马达常用安装型式
馬達常用安裝型式(IM)
|
橫型腳安裝 |
豎型凸緣安裝 |
坐臥兩用型安裝 |
|||
|

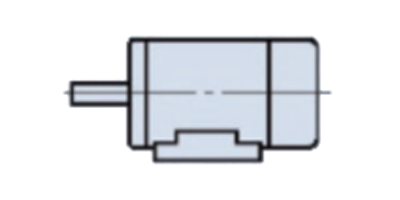

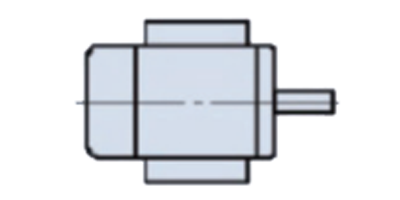

IM 1001 (IM B3) |
 |

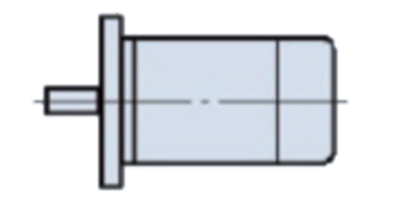

IM 3001 (IM B5) |
 |

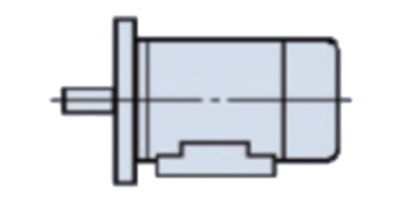

IM 2001 (IM B35) |
 |
|
水平軸
腳貼地 |
水平軸
D Flange |
水平軸
腳貼地 D Flange |
|||
|

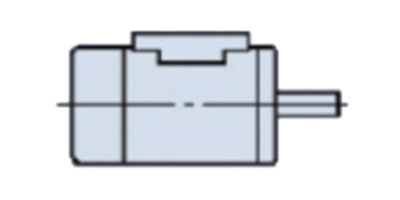

IM 1051(IM B6) |
 |

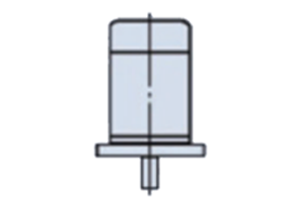

IM 3011 (IM V1) |
 |

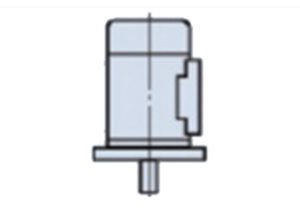

IM 2011 (IM V15) |
 |
|
水平軸
軸看腳貼左側牆壁 |
垂直軸
軸端向下
D Flange |
垂直軸
軸端向下腳貼牆壁 D Flange |
|||
|

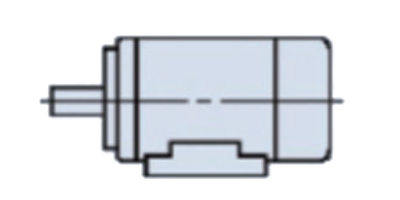

IM 1061 (IM B7) |
 |

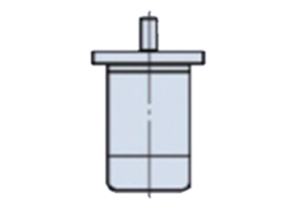

IM 3031 (IM V3) |
 |

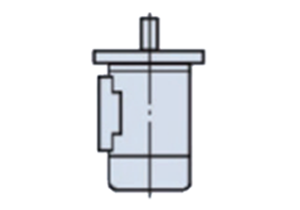

IM 2031 (IM V36) |
 |
|
水平軸
軸看腳貼右側牆壁 |
垂直軸
軸端向上
D Flange |
垂直軸
軸端向上腳貼牆壁
D Flange |
|||
|

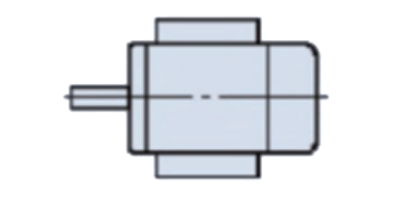

IM 1071 (IM B8) |
 |

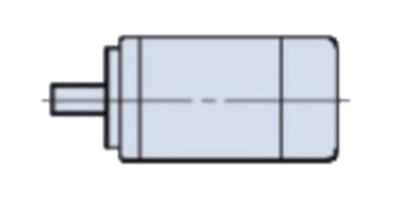

IM 3601 (IM B14) |
 |
IM 2101 (IM B34) |
 |
|
水平軸
腳貼天花板 |
水平軸 C Flange |
水平軸
腳貼地 C Flange |
|||
|

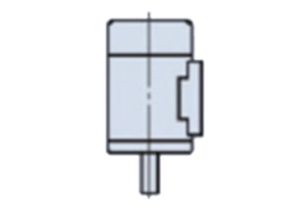

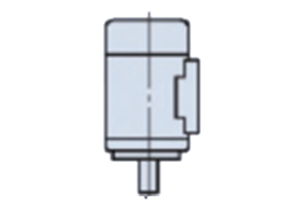

IM 1011 (IM V5) |
 |

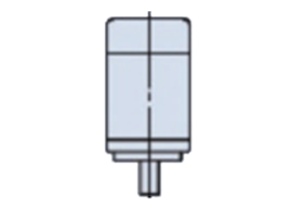

IM 3611 (IM V18) |
 |
IM 2111（IM V17） |
 |
|
垂直軸
軸端向下腳貼牆壁 |
垂直軸
軸端向下 C Flange |
垂直軸
軸端向下腳貼牆壁 C Flange |
|||
|

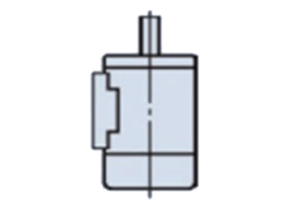

IM 1031 (IM V6) |
 |

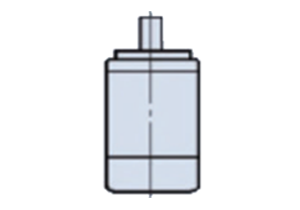

IM 3631 (IM V19) |
 |

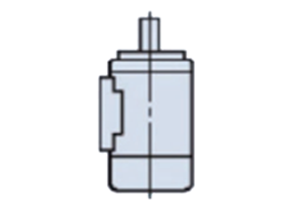

IM 2131（IM V37） |
 |
|
垂直軸
軸端向上腳貼牆壁 |
垂直軸
軸端向上 C Flange |
垂直軸
軸端向上腳貼牆壁 C Flange |
|||
