防爆电机使用场所：
防爆电机主要用于煤矿、石油天然气、石油化工和化学工业等生产过程中有可能产生各种可燃性气体、蒸气或粉尘的行业。这些物质与空气混合后就形成了“爆炸性混合物”。如果这种混合物处于爆炸的温度，又遇有火源时，就会引起爆炸，采用防爆电机可以避免发生爆炸。
防爆电机危险区域分类：
气体类：
区域 | 区域定义 | 适用的防爆电机 |
0区 | 连续出现或长期出现爆炸性气体的环境 | 目前无适合的防爆电机 |
1区 | 可能出现爆炸性气体的环境 | 隔爆型“d” 正压型“p” |
2区 | 正常不可能出现爆炸性气体的环境， 即使出现也是短时间 | 隔爆型“d” 正压型“p” 增安型“e” 无火花型“nA” |
粉尘类：
区域 | 区域定义 | 适用的防爆电机 |
20区 | 连续出现或长期出现爆炸性粉尘的环境 | 目前无适合的防爆电机 |
21区 | 可能出现爆炸性粉尘的环境 | 外壳防护型“tD”（最新为tb-IP66） |
22区 | 正常不可能出现爆炸性粉尘的环境， 即使出现也是短时间 | 外壳防护型“tD” (最新为tc-IP55 / ec-IP55/IP66) |

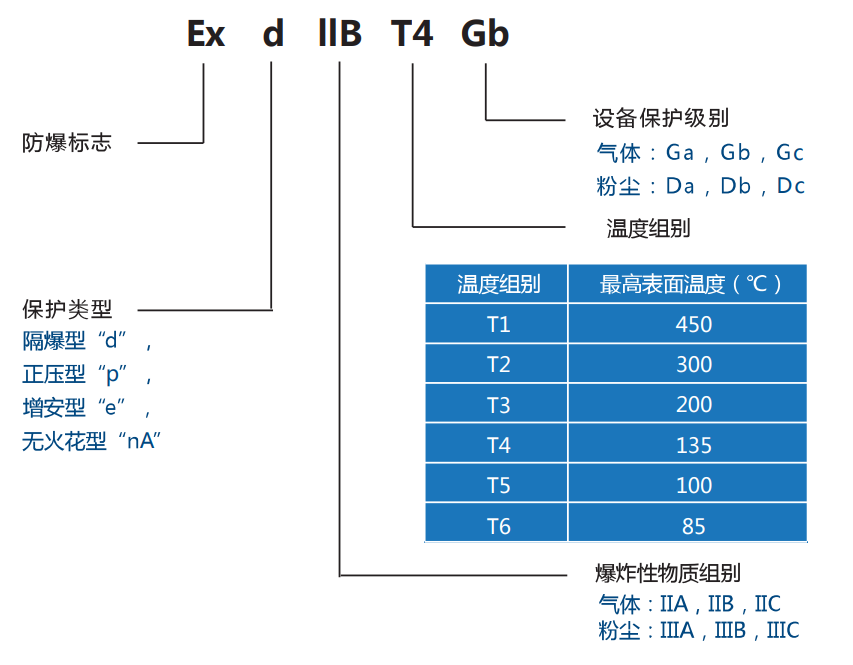

防爆电机的标志说明：
关于设备保护级别的区别（气体Ga-Gb-Gc，粉尘Da-Db-Dc）

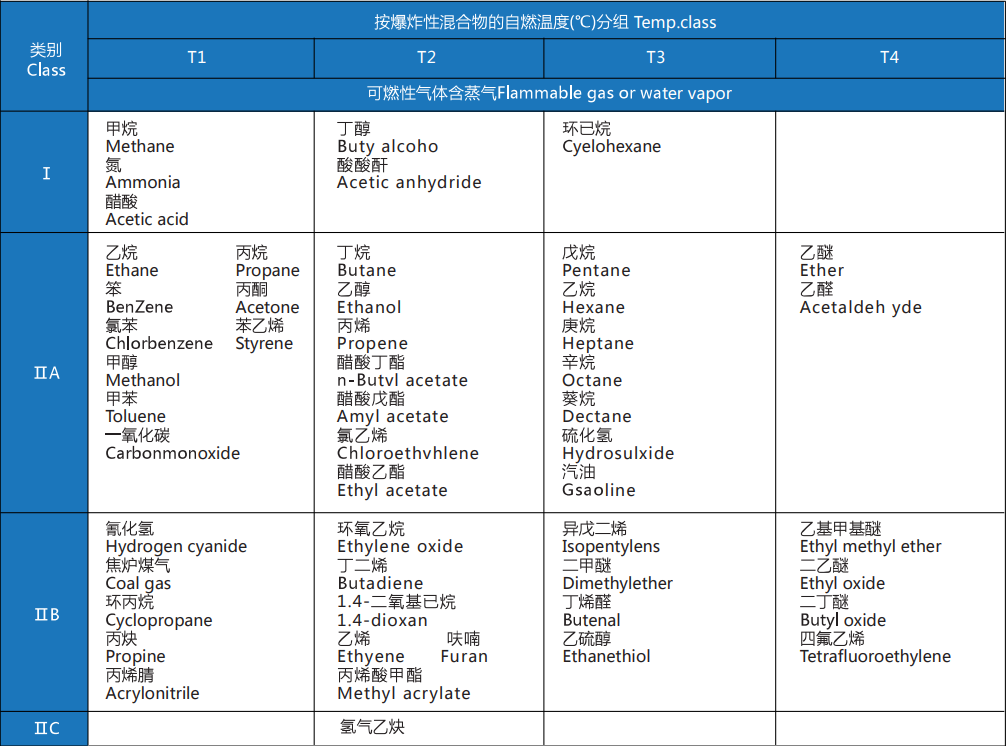

爆炸性气体混合物分组表
在中国和IEC国家，爆炸性物质分为三类：
I类：矿井甲烷
II类：爆炸性气体混合物（含蒸汽，薄雾）
注：
上表II类中，危险级别：IIC> IIB> IIA。设备安全性：IIC> IIB> IIA
“高级别”涵盖“低级别”。
