粉尘防爆电机产品参数:
●粉尘防爆电机统一型号:TEBD
●产品型号:AEEVXD/AEUVXD
●输出功率:0.55KW~400KW
●极 数:2P-8P
●额定频率:50HZ、60HZ
●额定电压:380V/230V/400V/690V/265V/460
●机 座 号:80M~355C
●防护结构:IP55/IP56/IP65/IP66
●绝缘等级:F级绝缘
●冷却方式:IC411,ExtbⅢC/ExtcⅢB/ExnAⅡC/ExtDA21
●防爆证书:IECEx、ATEX、GB
粉尘防爆电机电机应用:
●环境条件:地点:21区危险环境
环境温度:-20℃~55℃
相对湿度:相对湿度小于90%(非凝结)
高度:不高于1000米。
●电源条件:电压:±10%,频率:±5%,最大值为10%组合电压和频率。但频率变化不超过±5%
●启动方式:全电压直接启动或Y-△启动
●驱动方法:皮带轮启动,2极45千瓦及以上,或是4、6极F#280和以上,使用连轴器启动。
●旋转方向:顺时针,也适用于双向操作
粉尘防爆电机电机组件:
框架 | 优质铸铁 |
端部支架 | 优质铸铁 |
法兰 | 优质铸铁 |
外部风扇 | 导电性聚丙烯 |
风扇罩 | 压制钢件 |
轴 | 碳钢,圆柱形单延伸,带键槽和键。 |
轴承 | 250M~355框架用真空脱气高质量开式轴承,其它的用润滑脂预包装屏蔽滚动轴承。 |
润滑油 | 矿物油,锂基润滑脂,壳牌ALVANIA RL3适用于F#250及以上。 |
引线终端 | 6引线,带焊料接线片端子。 |
轴封 | 支架:油封(材料:FKM) 法兰:油封(材料:FKM) F#315355-2P:两端的伽马密封。 |
终端箱 | 铸铁,带接线板,可旋转90°,带有电缆入口的导管孔。 接线盒通常放置在框架顶部,电缆可以从四个可能的方向连接。 |
铁芯 | 高级绝缘冷轧电磁钢板。 |
定子绕组 | 预成型,随机缠绕,由重型聚酯漆包铜线制成。 |
定子绝缘 | F级绝缘系统 |
清漆处理 | 酚醛醇酸树脂清漆。 |
转子绕组 | 整体铸造的鼠笼式、带端环和对夹叶片的铝导体。 |
喷漆 | 酚醛防锈底漆+油漆表面面漆 紫色-蓝色(Munsell 5PB 3/8)。 |

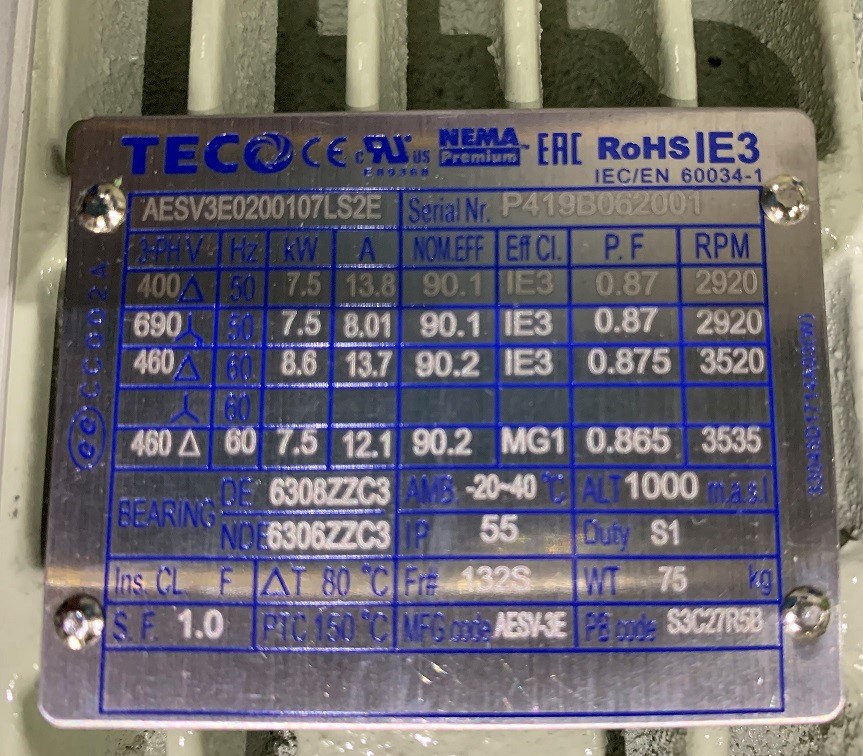

铭牌 | 不锈钢板。 |
接地端子 | 设置在接线盒内部。另一个设置在框架外部。 |

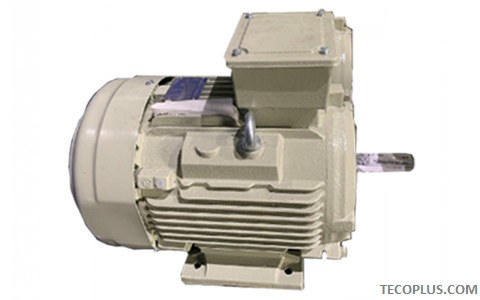

由无锡东元电机有限公司生产的粉尘防爆电机,Ex tb IIIC T135 °C IP66,GB认证,IECEx认证,ATEX认证。
电机样本:防爆型三相异步电动机样本.pdf
IECEX粉尘防爆证书:IECEx防爆证书.pdf
ATEX粉尘防爆证书:ATEX防爆证书.pdf
GB粉尘防爆证书:80M.pdf|90L.pdf|100L.pdf|112M.pdf|132M.pdf|160M.pdf|180L.pdf|200L.pdf|225M.pdf|250M.pdf|280M.pdf|315L.pdf
