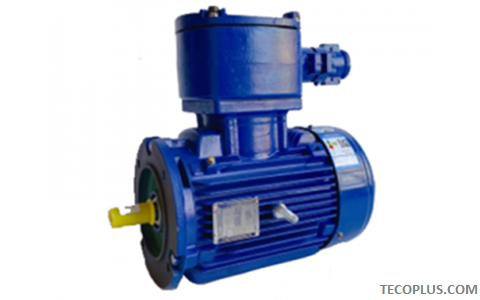

BT4 & CT4防爆电机

东元电机股份有限公司研发生产的防爆电机TEBY,防爆等级为Exd IIB T4,,Exd IIC T4,防爆认证包括中国GB防爆认证,IECEx防爆认证和ATEX防爆认证,能效等级为IE3(GB2级)高效型.

  • 产品型号: TEBY(AFBY/AFBU)
  • 品牌: TECO/东元

BT4/CT4防爆电机技术参数:

●东元电机型号:TEBY(AFBY/AFBU)

●输出功率:0.55~315KW

●极  数:2,4,6,8

●额定频率:50HZ

●额定电压:AC 380V

●机 座 号:80~355

●防护结构:TEFC: IP55, IP56, IP65, IP66

●绝缘等级:F Class

●冷却方式:IC411

BT4 & CT4防爆电机使用条件:

●环境条件:地点:第一区危险环境。

      环境温度:-20~50℃。

      相对湿度:小于90%RH(非冷凝).

      海拔:低于1000米。

●危险地点:适用于第1区,EX d GroupⅡA,ⅡB,ⅡC

●电源条件:电压:±10%,频率:±5%,最大值为10%组合电压和频率。但频率变化不超过±5%

●启动方式:全电压直接启动或Y-△启动

●旋转方向:顺时针,适用于双向操作

BT4 & CT4防爆电机电机构成:


框架具有足够的抗爆炸强度得高级铸铁
端托架具有足够的抗爆炸强度得高级铸铁
风扇罩SPCC钢材
外部风扇导电聚丙烯(无火花材料),铝
碳素钢,带键槽和键的圆柱形单延长线。
轴承180M~355L框架用真空脱气高质量开式轴承
其他预填充的屏蔽滚动轴承涂抹润滑脂。
润滑矿物油,锂基润滑脂。MULTEMP SRL适用于80M~160L框架
Shell Alvania RI3适用于框架180M ~ 355L
引线端子最大6引线,无焊凸耳终端。
轴封框号/安装方式/驱动端/对接驱动端
Fr#80m~355 L/B3 B5 B35 V1/伽马密封/伽马密封
接线盒铸铁,隔爆结构,超大号,电缆面向驱动端侧时从左侧或右侧引出,仅由制造商提供。有两种进线:橡胶护套电缆和钢管布线。
铁芯高级绝缘冷轧电磁钢板
定子绕组预成型,随机缠绕,由重型聚酯漆包铜线制成。
定子绝缘F级绝缘系统。
清漆处理酚醛醇酸树脂清漆
转子绕组整体铸造的鼠笼式、带端环和对夹叶片的铝导体。
喷漆酚醛防锈底漆+油漆表面面漆
紫色-蓝色(Munsell 5PB 3/8)。
铭牌不锈钢钢板
接地端子两个终端,设置在接线盒内部。另一个设置在框架外部。
防爆测试程序根据GB3836.1和GB3836.2
测试程序GB/T 1032方法B,IEC60034-2-1,全电压测量起动性能。
绕组温升通过S.F.1.0的电阻法,温升不超过80K
外表面温度符合正弦功率的工作温度代码T4。
符合逆变器电源的工作温度代码T4。
过速120%Syn转速两分钟
过扭矩160%,额定扭矩为15 SEC。



产品描述:目前在中国制造的防爆电机,产品线和认证最齐全的国际一线品牌即为TECO东元电机,作为中国领先的国际知名防爆电机生产厂家,防爆电机功率范围涵盖低压0.55KW~355KW,高压(3KV~10KV)160KW~2240KW,防爆等级为Exd IIB T4, Exd IIC T4,防爆认证包括中国GB防爆认证, IECEx防爆认证和ATEX防爆认证, 能效等级为IE3(GB2级)高效型.

台湾东元产IEC标准防爆电机(IECEx/ATEX)有: Exe IIC T3; ExnA IIC T3; ExtD A21 T4.

台湾东元产台湾工研院(ITRI)认证防爆电机有: Exd IIB T4,Exe II T3.

东元电机IEC国际防爆认证下载:

东元电机防爆证书:<Exd IIBT4防爆电机生产许可证>

NEMA防爆电机及详细防爆电机信息见<东元防爆电机类型清单>

东元高压防爆电机已强势推出,可提供中国防爆认证,更多东元防爆电机详情, 请联系我们.

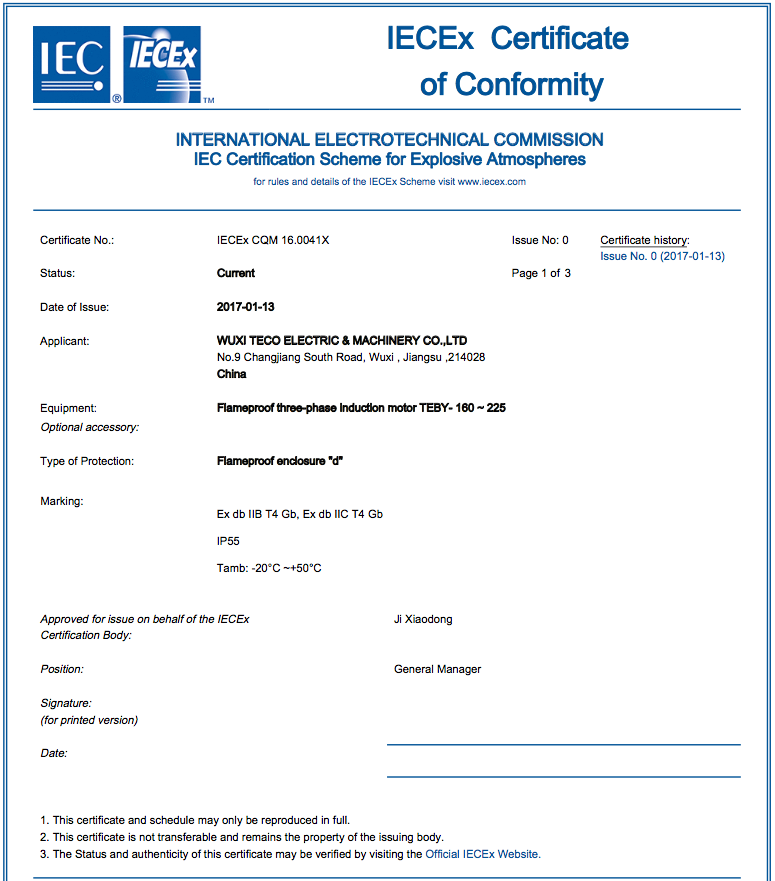

IECEx Certification

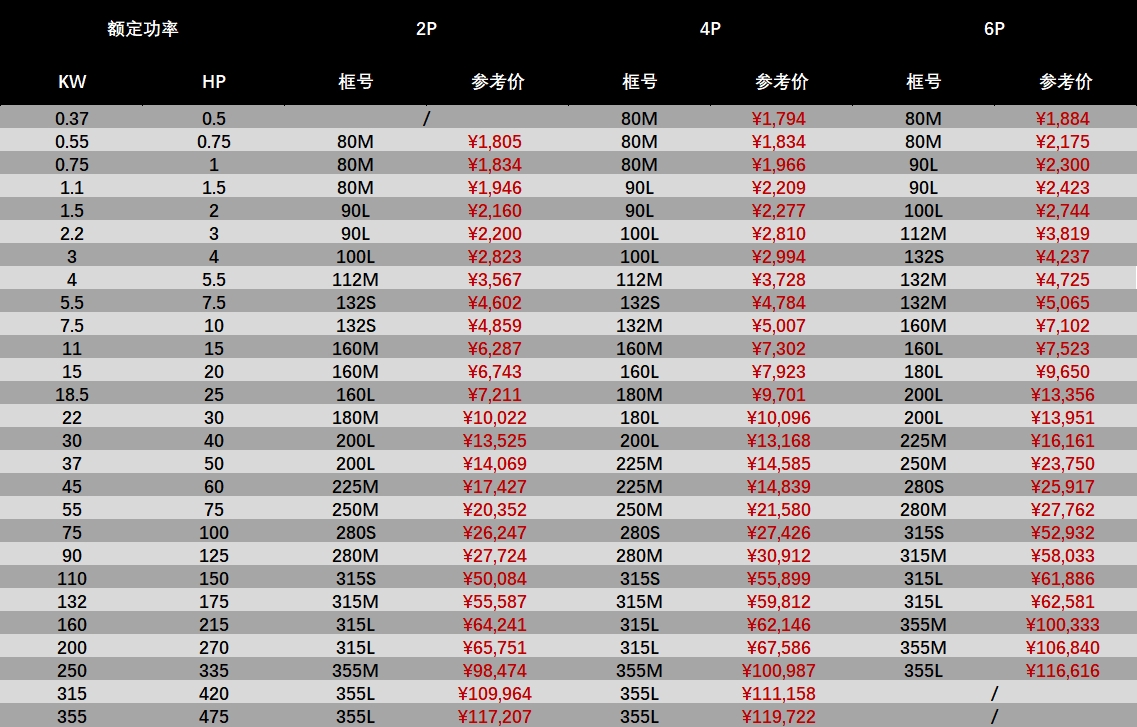

BT4防爆电机-2极参数及价格

东元BT4防爆电机-2极参数及价格



BT4防爆电机-4极参数及价格

东元BT4防爆电机-4极参数及价格


BT4防爆电机-6极参数及价格

东元BT4防爆电机-6极参数及价格

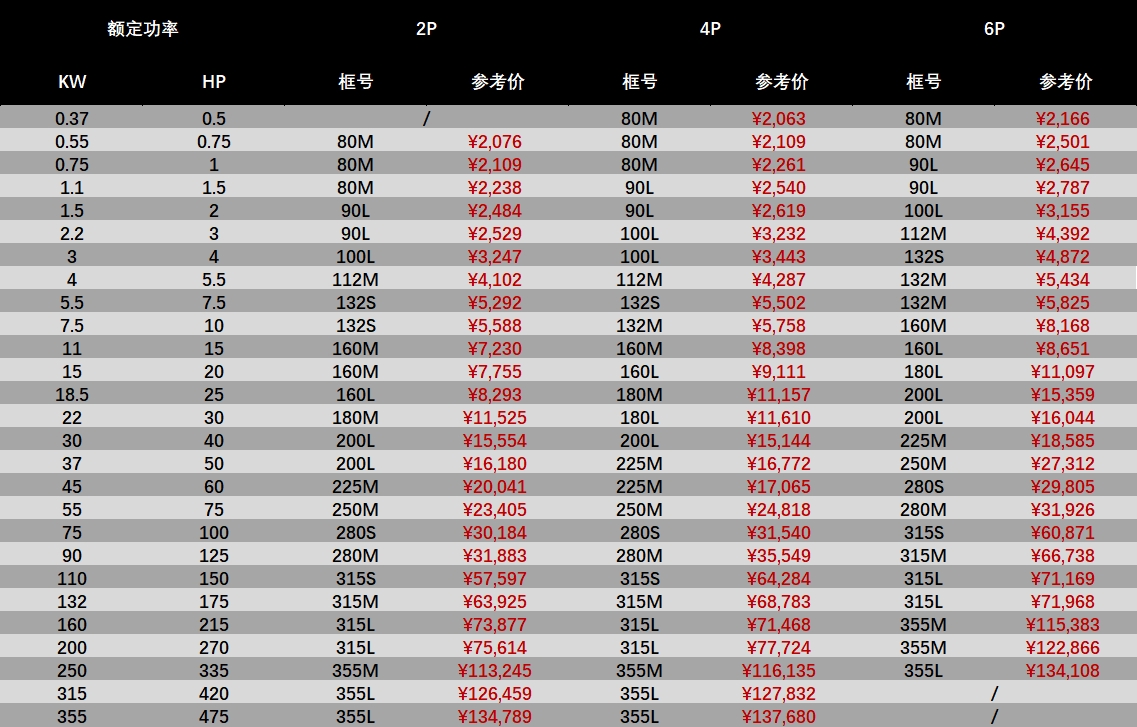

CT4防爆电机-2极参数及价格:

东元CT4防爆电机-2极参数及价格



CT4防爆电机-4极参数及价格:

东元CT4防爆电机-4极参数及价格



CT4防爆电机-6极参数及价格:

东元CT4防爆电机-6极参数及价格
