ExdIIBT4 & ExdIICT4隔爆电机(IE3/GB2)
2015-11-28
admin
2806

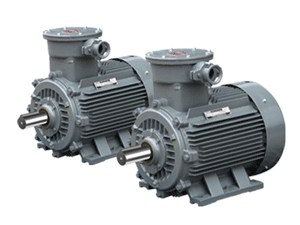

东元TEBY系列隔爆电机为东元2015年最新推出的节能高效率防爆电机, 效率符合GB18613-2012《中小型三相异步电动机能效限定值及能效等级》中的2级能效(即IE3),防爆等级包括ExdⅡBT4Gb和ExdⅡCT4Gb,也可以变频使用，即防爆变频电机。该系列防爆电机主要特征如下:.jpg "防爆电机-Exd")
Frame Size: 80~355
Output Power: 0.18KW~355KW
Rated Frequency: 50HZ, 60HZ
Rated Voltage: 220V~690V
Protection Enclosure: IP55,IP56,IP65,IP66
Cooling Method: IC411
Ambient Temperature: -20℃~50℃
Converter Duty: Constant Torque=2:1, Variable Torque=10:1
防爆电机标识说明: ExdⅡBT4Gb / ExdⅡCT4Gb
Ex: explosion的缩写(防爆)
d: 电气设备防爆型式(隔爆型)
ⅡB: 电气设备类别级别(Ⅱ类B级)
T4: 温度组别(T4)
Gb: 设备保护级别(Gb)
电气设备分类
II 类 除煤矿外的其他爆炸性气体环境用电气设备。依爆炸性气体的特性进一步分类为:IIA、IIB、IIC
III 类 用于除煤矿以外的爆炸性粉尘环境，IIIA：可燃性飞絮 ； IIIB：非导电性粉尘；IIIC：导电性粉尘
防爆汽体类别和温度等级参照表:
| 等级 | T1 最高允许温度(℃): 户外=440,户内=450 |
T2 最高允许温度(℃): 户外=290,户内=300 |
T3 最高允许温度(℃): 户外=190,户内=200 |
T4 最高允许温度(℃): 户外=125,户内=135 |
T5 最高允许温度(℃): 户外=90,户内=100 |
T6 最高允许温度(℃): 户外=75,户内=85 |
| ⅡA 最小引火能量(microjoules)=260 |
甲烷、甲苯、甲酯、乙烷、丙烷、丙酮、丙烯酸、苯、苯乙烯、一氧化碳、醋酸乙酯、醋酸、氯苯、醋酸甲酯、氨 | 甲醇、乙醇、乙苯、丙醇、丙烯、丁醇、丁烷、醋酸丁酯 、醋酸戊酯、环戊烷、 | 戊烷、戊醇、己烷、己醇、庚烷、辛烷、环乙醇、松节油、石脑油、石油（包括汽油）、燃料油、戊醇四氯 | 乙醛、三甲胺 | 亚硝酸乙酯 | |
| ⅡB 最小引火能量(microjoules)=95 |
丙炔、丙烯晴、二甲醚、氰化氢市用煤气 | 丁二烯、环氧乙烷、乙烯、呋喃 | 二甲醚、丙烯醛、硫化氢 | 二丁醚、二乙醚、乙基甲基醚、四氟乙烯 | ||
| ⅡC 最小引火能量(microjoules)=20 |
氢、水煤气 | 乙炔 | 二硫化碳 | 硝酸乙酯 |
